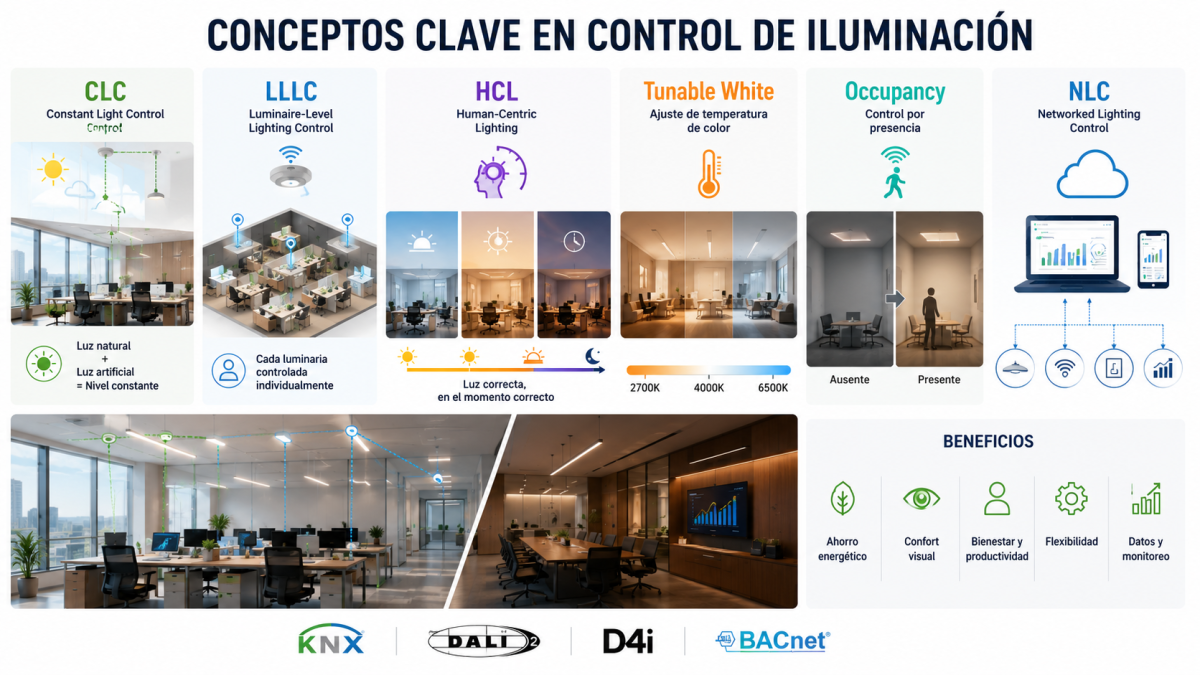

CLC, LLLC, HCL, NLC y Tunable White: Conceptos de control de iluminación ¿cuál es la diferencia?

Introducción

En los proyectos modernos de iluminación aparecen cada vez más conceptos como CLC, LLLC, HCL, NLC, Tunable White, daylight harvesting, task tuning y control por presencia.

A primera vista, algunos pueden parecer similares.

Todos están relacionados con el control de iluminación, la eficiencia energética y el confort del usuario. Sin embargo, no describen exactamente la misma función.

Constant Light Control ajusta la iluminación artificial según la luz disponible en el espacio.

Luminaire-Level Lighting Control permite controlar cada luminaria individualmente.

Human-Centric Lighting considera cómo la intensidad, el horario y las características de la luz influyen en la experiencia humana.

Networked Lighting Control conecta luminarias, sensores y controladores dentro de una red.

Tunable White permite modificar la temperatura de color de la luz blanca.

Entender la diferencia entre estos conceptos es fundamental para diseñar correctamente oficinas, hoteles, hospitales, centros educativos, residencias premium, estacionamientos, edificios comerciales y proyectos integrados con KNX, DALI o BMS.

Un sistema profesional no debe limitarse a encender y apagar luminarias.

Debe entregar la cantidad correcta de luz, en el lugar correcto, durante el tiempo correcto y con el menor consumo energético razonable.

1. Por qué estos conceptos son importantes

Durante muchos años, el control de iluminación se basó principalmente en interruptores, contactores y circuitos eléctricos.

Un interruptor controlaba una lámpara.

Un relé controlaba un circuito.

Un dimmer regulaba un grupo completo de luminarias.

Este principio todavía funciona, pero ofrece poca flexibilidad cuando el edificio necesita adaptar la iluminación según:

• Presencia de personas
• Luz natural
• Horarios
• Actividad del espacio
• Preferencias del usuario
• Consumo energético
• Demanda eléctrica
• Temperatura de color
• Estado del edificio
• Integración con HVAC, persianas o BMS

En un sistema avanzado, las luminarias pueden reaccionar automáticamente a las condiciones reales del espacio.

Por ejemplo:

Una oficina desocupada no necesita mantener todas sus luminarias al 100%.

Una zona próxima a las ventanas no necesita la misma iluminación artificial que una zona interior.

Un pasillo puede mantenerse al 10% y subir al 100% cuando detecta movimiento.

Una sala de reuniones puede cambiar entre escenas de presentación, videoconferencia, limpieza y reunión.

Un hospital puede necesitar diferentes condiciones de iluminación durante el día y durante la noche.

Aquí es donde los diferentes conceptos de control se vuelven importantes.

2. Qué es Constant Light Control — CLC

Constant Light Control, o control de luz constante, mantiene automáticamente un nivel de iluminación definido dentro de un espacio.

También puede encontrarse con nombres como:

• Constant Illuminance Control
• Constant Lighting Regulation
• Closed-Loop Lighting Control
• Daylight-Responsive Dimming

El sistema utiliza un sensor de luminosidad para medir la iluminación disponible.

Esta medición normalmente incluye:

• Luz natural que entra por las ventanas
• Luz artificial producida por las luminarias
• Luz reflejada por paredes, pisos, techos y mobiliario

El controlador compara el valor medido con el nivel de iluminación configurado.

Si el nivel medido es inferior al objetivo, aumenta la iluminación artificial.

Si el nivel medido es superior al objetivo, reduce la iluminación artificial.

En términos simples:

Más luz natural → menos iluminación artificial

Menos luz natural → más iluminación artificial

El control se realiza continuamente para mantener un nivel de iluminación estable.

3. Ejemplo práctico de Constant Light Control

Imaginemos una oficina con un nivel objetivo de 500 lux.

Durante la mañana, la luz natural que entra por las ventanas puede aportar aproximadamente 350 lux.

La iluminación artificial solamente debe completar la diferencia necesaria.

Más tarde, una nube reduce temporalmente la luz natural.

El sensor detecta que el nivel de iluminación disminuyó.

El controlador aumenta gradualmente la potencia de las luminarias hasta recuperar el nivel definido.

Cuando vuelve a entrar suficiente luz natural, las luminarias reducen nuevamente su nivel.

El proceso puede representarse de esta manera:

Sensor de luminosidad

↓

Medición del nivel de lux

↓

Comparación con el valor objetivo

↓

Comando de regulación

↓

Ajuste de las luminarias

En una instalación KNX o DALI, la regulación puede realizarse mediante valores porcentuales de dimming o comandos automáticos enviados a cada grupo o luminaria.

Zonas próximas a las ventanas

Las luminarias próximas a las ventanas normalmente reciben más contribución de luz natural.

Por esta razón, pueden operar a un nivel reducido.

Zonas interiores

Las luminarias ubicadas más profundamente dentro del espacio reciben menos luz natural.

Estas luminarias normalmente necesitan funcionar a un nivel superior.

Por eso, una oficina abierta no siempre debe regularse como una sola zona.

Puede dividirse en:

• Zona de ventana
• Zona intermedia
• Zona interior

Cada zona puede tener una respuesta diferente.

4. Ventajas de Constant Light Control

Constant Light Control puede ofrecer:

• Reducción del consumo energético
• Mejor aprovechamiento de la luz natural
• Nivel de iluminación más estable
• Mayor confort visual
• Menor operación innecesaria al 100%
• Adaptación automática durante el día
• Coordinación con sensores de presencia
• Mayor flexibilidad en oficinas y espacios abiertos

Sin embargo, el resultado depende de una correcta planificación.

La ubicación del sensor, el color de las superficies, la altura del techo, la distribución de las luminarias y la entrada de luz natural afectan la medición.

Un sensor mal ubicado puede recibir luz directa de una luminaria o una ventana y producir una regulación incorrecta.

5. CLC y Daylight Harvesting: ¿son lo mismo?

Constant Light Control y daylight harvesting están relacionados, pero no siempre significan exactamente lo mismo.

Daylight harvesting es el concepto general de aprovechar la luz natural para reducir el uso de iluminación artificial.

Puede implementarse mediante:

• Encendido y apagado por nivel de luz
• Regulación por pasos
• Dimming continuo
• Control de zonas próximas a ventanas
• Coordinación con persianas
• Constant Light Control

Constant Light Control es una de las formas más completas de daylight harvesting porque utiliza una regulación continua basada en el nivel de iluminación medido.

En términos simples:

Daylight harvesting es la estrategia general.

CLC es una forma específica de implementar esa estrategia.

6. Qué es Luminaire-Level Lighting Control — LLLC

Luminaire-Level Lighting Control significa que cada luminaria puede funcionar como una zona de control individual.

En un sistema convencional, varias luminarias están conectadas al mismo circuito y responden juntas.

Si el circuito se enciende, todas se encienden.

Si el circuito se regula al 50%, todas funcionan al 50%.

Con LLLC, cada luminaria puede tener:

• Dirección individual
• Nivel de dimming independiente
• Sensor de presencia
• Sensor de luminosidad
• Controlador local
• Comunicación con una red
• Datos de funcionamiento
• Información de consumo
• Diagnóstico de fallas

LLLC ofrece el nivel máximo de granularidad porque una sola luminaria puede representar su propia zona de control. También puede formar parte de grupos más grandes para escenas, horarios o funciones generales.

Ejemplo en una oficina

Imaginemos una oficina con veinte luminarias.

Las luminarias próximas a las ventanas pueden funcionar al 20%.

Las luminarias de la zona central pueden funcionar al 60%.

Las luminarias sobre escritorios desocupados pueden apagarse.

Las luminarias sobre escritorios ocupados pueden mantener 500 lux.

Cada usuario puede ajustar la iluminación de su propia zona.

Esto ofrece una flexibilidad que no sería posible si las veinte luminarias estuvieran controladas como un solo circuito.

7. Ventajas de LLLC

LLLC puede proporcionar:

• Control individual de luminarias
• Mayor precisión del control por presencia
• Regulación localizada según luz natural
• Flexibilidad para cambiar la distribución de oficinas
• Menor necesidad de modificar el cableado
• Control por escritorio o puesto de trabajo
• Información detallada de funcionamiento
• Mantenimiento más preciso
• Integración con plataformas de gestión
• Mayor granularidad en los datos energéticos

D4i puede complementar este concepto ofreciendo información estandarizada sobre la luminaria, consumo energético, diagnóstico y mantenimiento.

LLLC no es un protocolo.

Es una arquitectura o estrategia de control.

Puede implementarse con:

• DALI-2
• D4i
• KNX
• Bluetooth Mesh
• Zigbee
• Sistemas inalámbricos propietarios
• Plataformas de iluminación en red

8. Qué es Human-Centric Lighting — HCL

Human-Centric Lighting es un concepto de iluminación que considera cómo la luz afecta la experiencia humana.

No se limita a proporcionar suficiente iluminación para ver.

También puede considerar:

• Confort visual
• Percepción del espacio
• Intensidad de la luz
• Temperatura de color
• Distribución de la iluminación
• Dirección de la luz
• Horario
• Duración de exposición
• Condiciones diurnas y nocturnas
• Actividad realizada dentro del espacio

El concepto moderno de HCL estudia la relación de la luz con la visión, la fisiología y la psicología humana.

Un perfil típico puede utilizar:

Mañana

Iluminación gradual y confortable durante el inicio de actividades.

Período activo

Mayor intensidad y una temperatura de color más neutra o fría, según el diseño del espacio.

Tarde

Reducción progresiva de la intensidad.

Noche

Iluminación más cálida y controlada para evitar niveles innecesariamente altos.

HCL puede utilizarse en:

• Oficinas
• Hospitales
• Escuelas
• Residencias
• Hoteles
• Centros de cuidado
• Áreas sin suficiente luz natural
• Espacios de trabajo por turnos

Es importante entender que cambiar únicamente la temperatura de color no crea automáticamente un proyecto HCL completo.

Una estrategia profesional también debe considerar intensidad, horario, duración, distribución y cantidad de luz que llega al campo visual del usuario.

9. Tunable White — TW

Tunable White es la capacidad técnica de cambiar la temperatura de color de la luz blanca.

Una luminaria Tunable White normalmente utiliza al menos dos canales LED:

• Blanco cálido
• Blanco frío

Al combinar ambos canales, el sistema puede producir diferentes temperaturas de color.

Por ejemplo:

• 2700 K: luz cálida
• 3000 K: luz cálida-neutra
• 4000 K: luz neutra
• 5000 K: luz fría
• 6500 K: luz muy fría

Tunable White puede utilizarse para:

• HCL
• Escenas
• Salas multifuncionales
• Oficinas
• Hospitalidad
• Retail
• Museos
• Residencias premium
• Cambios entre operación diurna y nocturna

Tunable White es una capacidad técnica.

HCL es un concepto de diseño más amplio.

No deben utilizarse como si fueran exactamente lo mismo.

10. Dim-to-Warm — DTW

Dim-to-Warm significa que la luz se vuelve más cálida cuando se reduce su intensidad.

Por ejemplo:

• Al 100%: 3000 K
• Al 50%: 2600 K
• Al 10%: 2200 K

El objetivo es imitar el comportamiento visual de las lámparas incandescentes o halógenas.

Dim-to-Warm se utiliza principalmente para crear ambiente.

Es común en:

• Hoteles
• Restaurantes
• Bares
• Salas
• Dormitorios
• Residencias premium
• Retail de lujo

A diferencia de Tunable White, el usuario normalmente no selecciona por separado el nivel de brillo y la temperatura de color.

La temperatura cambia automáticamente según el nivel de dimming.

11. Control por ocupación, ausencia y presencia

Los sensores permiten que la iluminación responda al uso real del espacio.

Occupancy Control

En el control por ocupación, la iluminación puede encenderse automáticamente cuando se detecta una persona.

Cuando el área queda desocupada, la iluminación se reduce o apaga después de un tiempo configurado.

Vacancy Control

En el control por ausencia, el usuario enciende la iluminación manualmente.

El sistema solamente realiza el apagado automático cuando deja de detectar presencia.

Esto evita que las luces se enciendan automáticamente cuando no son necesarias.

Presence Control

El control de presencia utiliza sensores con mayor sensibilidad para detectar movimientos pequeños.

Es especialmente útil en:

• Oficinas
• Salas de reuniones
• Aulas
• Baños
• Áreas de trabajo
• Espacios donde una persona puede permanecer sentada

Corridor Function

La función de pasillo mantiene un nivel mínimo cuando no existe ocupación.

Por ejemplo:

• Área ocupada: 100%
• Área desocupada: 10%
• Ausencia prolongada: apagado

Esto evita una oscuridad completa y permite que la iluminación aumente suavemente cuando alguien entra.

Es común en:

• Hoteles
• Hospitales
• Estacionamientos
• Pasillos
• Escaleras
• Áreas residenciales comunes

12. Swarm Control o control de zonas vecinas

Swarm Control permite que las zonas próximas reaccionen cuando se detecta movimiento.

Por ejemplo, en un estacionamiento:

• Zona donde está la persona: 100%
• Zona siguiente: 50%
• Zonas más alejadas: 10%

A medida que la persona avanza, la iluminación crea un camino dinámico.

Esta estrategia puede mejorar:

• Seguridad
• Orientación
• Confort
• Eficiencia energética

Es adecuada para:

• Estacionamientos
• Almacenes
• Corredores largos
• Áreas industriales
• Caminos exteriores
• Escaleras

13. Task Tuning

Task Tuning ajusta el nivel máximo de iluminación según la actividad real del espacio.

Muchas instalaciones están diseñadas con más iluminación de la necesaria.

Después de la instalación, las luminarias pueden limitarse a un nivel máximo inferior al 100%.

Por ejemplo:

• Pasillo: 150 lux
• Recepción: 300 lux
• Oficina: 300–500 lux
• Puesto de trabajo detallado: 500 lux
• Área de inspección: 750 lux

Los valores definitivos deben establecerse según el uso del espacio y las normas aplicables.

Task Tuning evita que todas las luminarias funcionen permanentemente a máxima potencia.

Es una estrategia común dentro de los sistemas avanzados de control, junto con daylight harvesting y occupancy sensing.

14. Control personal

El control personal permite que cada usuario ajuste la iluminación de su espacio.

El usuario puede controlar:

• Encendido y apagado
• Nivel de dimming
• Temperatura de color
• Escenas
• Iluminación de escritorio
• Zona próxima a la ventana
• Luminarias directas e indirectas

El control puede realizarse desde:

• Pulsadores KNX
• Pantallas táctiles
• Aplicaciones
• Paneles de sala
• Interfaces web
• Sistemas de visualización
• Controles inalámbricos

El control personal debe coordinarse con las funciones automáticas.

Por ejemplo, el usuario puede realizar un ajuste manual y, después de un período definido o al abandonar la habitación, el sistema puede regresar al modo automático.

15. Scene Control

Scene Control permite activar diferentes condiciones de iluminación mediante un solo comando.

Una escena puede incluir:

• Nivel de dimming
• Temperatura de color
• Color RGB
• Grupos de luminarias
• Persianas
• HVAC
• Equipos audiovisuales

Ejemplos de escenas:

• Bienvenida
• Trabajo
• Reunión
• Presentación
• Videoconferencia
• Limpieza
• Cena
• Relax
• Noche
• Seguridad
• Todo apagado

En una sala de reuniones, la escena Presentación puede:

• Reducir las luminarias próximas a la pantalla
• Mantener iluminación sobre la mesa
• Cerrar parcialmente las persianas
• Encender el sistema audiovisual
• Ajustar el aire acondicionado

16. Scheduling y control astronómico

Scheduling controla la iluminación según horarios y calendarios.

Puede utilizar:

• Horario diario
• Calendario semanal
• Días festivos
• Horarios de limpieza
• Eventos especiales
• Modos de operación del edificio

El control astronómico utiliza:

• Fecha
• Ubicación geográfica
• Hora de salida del sol
• Hora de puesta del sol

Es adecuado para:

• Iluminación exterior
• Fachadas
• Jardines
• Estacionamientos
• Letreros
• Iluminación de seguridad

El control astronómico se adapta automáticamente a los cambios estacionales.

17. Qué es Networked Lighting Control — NLC

Networked Lighting Control conecta luminarias, sensores, interruptores y controladores mediante una red de comunicación.

En un sistema NLC, los dispositivos pueden intercambiar información y formar parte de una plataforma central.

El sistema puede ofrecer:

• Configuración centralizada
• Cambios de grupos por software
• Horarios
• Escenas
• Monitoreo energético
• Alarmas
• Estado de luminarias
• Datos de ocupación
• Análisis de utilización
• Integración con BMS
• Control remoto autorizado

NLC describe la arquitectura conectada del sistema.

LLLC describe el nivel de control individual de las luminarias.

Un sistema puede ser NLC sin controlar cada luminaria individualmente.

También puede combinar NLC y LLLC para obtener conectividad central y control individual.

18. Qué es Constant Lumen Output — CLO

Constant Lumen Output compensa la reducción gradual del flujo luminoso de los LED durante su vida útil.

Una luminaria nueva puede comenzar funcionando por debajo de su potencia máxima.

Con el paso del tiempo, el driver aumenta gradualmente su salida para compensar la depreciación del LED.

Esto permite mantener un nivel de salida más estable durante la vida de la luminaria.

CLC y CLO no son lo mismo

Esta confusión es común.

CLC compensa los cambios en la iluminación del espacio, especialmente los cambios producidos por la luz natural.

CLO compensa la depreciación del flujo luminoso del LED con el paso del tiempo.

En términos simples:

CLC responde al ambiente.

CLO responde al envejecimiento de la luminaria.

19. Demand Response y Load Shedding

Demand Response permite reducir temporalmente el consumo de iluminación cuando existe una solicitud externa.

La solicitud puede venir de:

• Empresa eléctrica
• BMS
• Sistema de gestión energética
• Microgrid
• Sistema fotovoltaico
• Controlador de demanda

El sistema puede:

• Reducir la iluminación general un 10%
• Apagar iluminación decorativa
• Disminuir la iluminación exterior
• Mantener iluminación crítica
• Aplicar prioridades por zona

Load Shedding funciona de manera similar, pero normalmente responde a un límite interno de demanda del edificio.

Cuando el consumo total se aproxima al límite configurado, el sistema reduce cargas no críticas.

La iluminación de emergencia y las áreas críticas no deben tratarse como cargas normales desconectables.

20. Monitoreo energético y diagnóstico

Un sistema conectado puede proporcionar información como:

• Estado encendido o apagado
• Nivel de dimming
• Consumo de energía
• Potencia
• Horas de operación
• Estado del driver
• Fallas de lámpara
• Temperatura
• Errores de comunicación
• Estado de baterías de emergencia

DALI Data y D4i permiten que drivers compatibles proporcionen información para monitoreo, gestión de activos, diagnóstico y medición energética.

Esto facilita:

• Mantenimiento preventivo
• Identificación de fallas
• Reportes energéticos
• Análisis de operación
• Gestión de activos
• Planificación de reemplazos

21. Conceptos de control vs protocolos de comunicación

CLC, LLLC, HCL, NLC, Task Tuning y Scene Control describen lo que hace el sistema.

KNX, DALI, BACnet y Modbus describen cómo se comunican los dispositivos.

Esta diferencia es importante.

Conceptos de control

• Constant Light Control
• Daylight Harvesting
• Luminaire-Level Lighting Control
• Human-Centric Lighting
• Tunable White
• Occupancy Control
• Task Tuning
• Scene Control
• Scheduling
• Demand Response

Protocolos y tecnologías

• KNX
• DALI-2
• D4i
• BACnet
• Modbus
• Bluetooth Mesh
• Zigbee
• DMX

Un proyecto puede utilizar diferentes protocolos para implementar el mismo concepto.

Por ejemplo, Constant Light Control puede implementarse con:

• Sensor KNX y actuador KNX
• Sensor KNX y gateway KNX-DALI
• Sensor DALI-2 y application controller DALI-2
• Sistema inalámbrico de iluminación
• Controlador BMS

DALI-2 diferencia entre drivers, sensores, dispositivos de entrada y application controllers. Los application controllers procesan información y envían comandos al sistema de iluminación.

22. Tabla comparativa

Concepto	Función principal	Ejemplo
CLC	Mantener un nivel de lux constante	Regular luminarias según la luz natural
Daylight Harvesting	Aprovechar la luz natural	Reducir iluminación próxima a ventanas
LLLC	Control individual por luminaria	Cada luminaria funciona como una zona
HCL	Adaptar la luz a la experiencia humana	Cambiar intensidad y temperatura durante el día
Tunable White	Cambiar la temperatura de color	Variar entre 2700 K y 6500 K
Dim-to-Warm	Calentar el color al reducir intensidad	Luz cálida en hoteles y restaurantes
Occupancy Control	Encendido y apagado según ocupación	Encendido automático al entrar
Vacancy Control	Encendido manual y apagado automático	Oficina privada
Task Tuning	Limitar la potencia máxima	Luminarias configuradas a un máximo del 70%
Scene Control	Recuperar condiciones predefinidas	Reunión, presentación o limpieza
Scheduling	Controlar según horario	Apagado después del horario laboral
NLC	Conectar el sistema en una red	Supervisión centralizada
CLO	Compensar el envejecimiento del LED	Aumento gradual de salida con los años
Demand Response	Reducir consumo bajo una solicitud	Dimming durante un pico eléctrico
Load Shedding	Evitar superar un límite de demanda	Reducción de iluminación no crítica

23. Ejemplo práctico: ¿qué conceptos necesita cada proyecto?

Residencia

Una residencia puede utilizar:

• Scene Control
• Dimming
• Tunable White
• Dim-to-Warm
• Control de presencia
• Control astronómico exterior
• Integración KNX
• Control mediante pulsadores y aplicación

La prioridad suele ser el confort, el ambiente y la facilidad de uso.

Oficina

Una oficina puede utilizar:

• Constant Light Control
• Daylight Harvesting
• LLLC
• Occupancy Control
• Task Tuning
• Personal Control
• Scheduling
• Monitoreo energético

La prioridad suele ser combinar confort visual, flexibilidad y eficiencia.

Hotel

Un hotel puede utilizar:

• Scene Control
• Dim-to-Warm
• Tunable White
• Corridor Function
• Control de ocupación
• Integración con el sistema de habitaciones
• Iluminación de fachada
• Monitoreo central

La prioridad es crear una buena experiencia para el huésped sin complicar la operación.

Hospital

Un hospital puede utilizar:

• HCL
• Tunable White
• Control diurno y nocturno
• Constant Light Control
• Escenas clínicas
• Iluminación de emergencia
• Monitoreo de fallas
• Integración BMS

La iluminación debe coordinarse cuidadosamente con las necesidades clínicas, operativas y de seguridad.

Estacionamiento

Un estacionamiento puede utilizar:

• Occupancy Control
• Corridor Function
• Swarm Control
• LLLC
• NLC
• Monitoreo de fallas
• Iluminación de emergencia

La prioridad es mantener seguridad y visibilidad con bajo consumo.

Edificio comercial con BMS

Un edificio comercial puede combinar:

• KNX
• DALI-2
• D4i
• BACnet
• CLC
• LLLC
• NLC
• Scheduling
• Demand Response
• Load Shedding
• Energy Monitoring
• Fault Monitoring

La prioridad es crear una arquitectura escalable, supervisable y mantenible.

24. Errores comunes

Un error frecuente es pensar que instalar luminarias dimmables crea automáticamente un sistema inteligente.

El dimming es solamente una capacidad.

La lógica de control debe diseñarse.

Otros errores comunes incluyen:

• Utilizar un solo sensor para un área demasiado grande
• No separar la zona de ventana y la zona interior
• Instalar el sensor de luminosidad demasiado cerca de una luminaria
• Confundir CLC con CLO
• Confundir Tunable White con HCL
• Encender automáticamente cuando existe suficiente luz natural
• Configurar tiempos de presencia demasiado cortos
• No permitir control manual al usuario
• Utilizar todas las luminarias permanentemente al 100%
• No documentar grupos y direcciones
• No coordinar KNX, DALI y BMS
• No definir qué sistema controla cada función
• No calibrar los niveles de lux después de instalar el mobiliario
• No considerar reflejos, colores y acabados
• No planificar el mantenimiento
• Crear demasiadas escenas sin una lógica clara
• Depender completamente de la nube para funciones básicas

Estos errores pueden producir oscilaciones de luz, encendidos innecesarios, incomodidad para los usuarios y resultados inferiores a los esperados.

25. Arquitectura recomendada con KNX, DALI y BMS

Una arquitectura abierta puede dividirse en tres niveles.

Nivel de luminaria

DALI-2 o D4i controla:

• Drivers
• Luminarias
• Grupos
• Direcciones individuales
• Regulación
• Temperatura de color
• Estado
• Diagnóstico
• Iluminación de emergencia

Nivel de habitación

KNX controla:

• Pulsadores
• Sensores de presencia
• Sensores de luminosidad
• Escenas
• Persianas
• Temperatura
• HVAC
• Lógica de habitación
• Interacción del usuario

Nivel de edificio

El BMS controla o supervisa:

• Horarios
• Modos generales
• Alarmas
• Consumo energético
• Reportes
• Fallas
• Demand Response
• Load Shedding
• Operación central
• Facility management

Un gateway KNX-DALI permite integrar luminarias DALI dentro de la automatización KNX, incluyendo control por grupos o direcciones individuales según las capacidades del dispositivo.

Una arquitectura típica puede representarse así:

Sensores y pulsadores KNX

↓

Control de habitación KNX

↓

Gateway KNX-DALI

↓

Luminarias DALI-2 o D4i

↓

Integración KNX/IP o BACnet con el BMS

Esta arquitectura permite que la habitación continúe funcionando localmente, mientras el BMS proporciona supervisión central.

26. Estrategia recomendada

No existe una sola función que resuelva todas las necesidades de iluminación.

Una estrategia completa puede combinar:

Occupancy Control

Constant Light Control

Daylight Harvesting

Task Tuning

Luminaire-Level Lighting Control

Scene Control

Scheduling

Tunable White o HCL cuando sea apropiado

Energy and Fault Monitoring

La combinación definitiva depende de:

• Tipo de edificio
• Uso del espacio
• Presupuesto
• Nivel de confort deseado
• Objetivos energéticos
• Flexibilidad futura
• Requisitos de mantenimiento
• Integración con otros sistemas

Conclusión

CLC, LLLC, HCL, NLC, Tunable White y CLO forman parte del mismo mundo de control avanzado de iluminación, pero cumplen funciones diferentes.

Constant Light Control mantiene un nivel de iluminación estable según la luz disponible.

Luminaire-Level Lighting Control permite controlar cada luminaria individualmente.

Human-Centric Lighting considera cómo las características y el horario de la luz afectan la experiencia humana.

Tunable White permite modificar la temperatura de color.

Networked Lighting Control conecta luminarias, sensores y controladores dentro de una red.

Constant Lumen Output compensa la depreciación del LED durante su vida útil.

La mejor solución no consiste en seleccionar solamente uno de estos conceptos.

Consiste en combinarlos correctamente según las necesidades del proyecto.

En una instalación profesional, KNX puede encargarse de la automatización de las habitaciones, sensores, pulsadores, escenas, persianas y HVAC.

DALI-2 o D4i puede encargarse del control individual de las luminarias, regulación, temperatura de color, diagnóstico y datos.

El BMS puede encargarse de horarios centrales, alarmas, monitoreo energético, reportes y operación general del edificio.

En KNX Panama ayudamos a diseñar e integrar soluciones profesionales de iluminación y automatización basadas en estándares abiertos como KNX, DALI, BACnet y Modbus.

El objetivo no es solamente controlar la luz.

El objetivo es crear espacios más cómodos, flexibles, eficientes y fáciles de operar durante toda la vida útil del edificio.

¿Qué conceptos de iluminación utilizas actualmente en tus proyectos: CLC, LLLC, HCL, Tunable White o solamente control tradicional de encendido y apagado?
