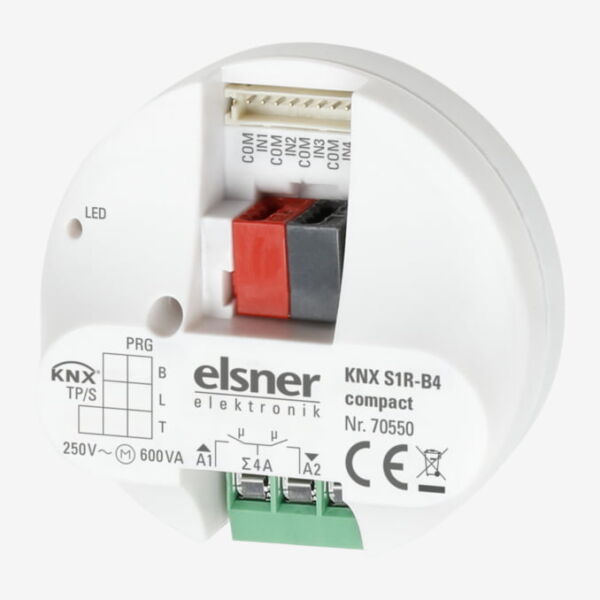

KNX S1R-B4 compact Actuador multifuncional, 4 entradas binarias

KNX S1R-B4 compact Actuador multifuncional, 4 entradas binarias

Actuador KNX multifuncional con control de la fachada integrado para accionamientos de persianas, toldos, persianas enrolladas, ventanas y para consumidores conmutables como la luz. Salida multifuncional libre de potencial. 4 entradas binarias.

Highlights

• –Multifuncional para 1 accionamiento (accionador de persianas, accionador de persianas, accionador de ventanas, accionador de toldos) o 2 dispositivos (accionador de conmutación)
• –Con control de sombreado / control de parasol
• –Entradas para pulsadores locales

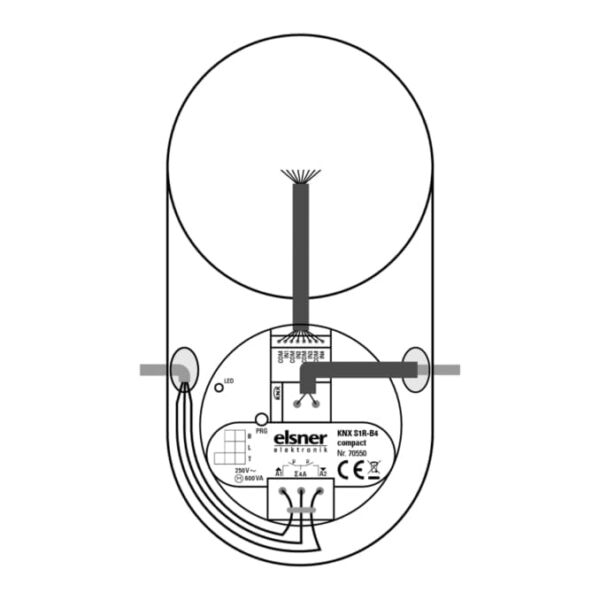

• –Diseño compacto para la instalación de latas

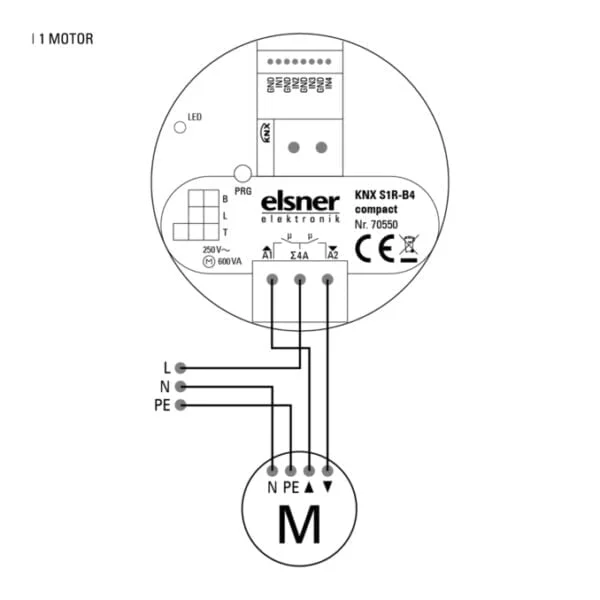

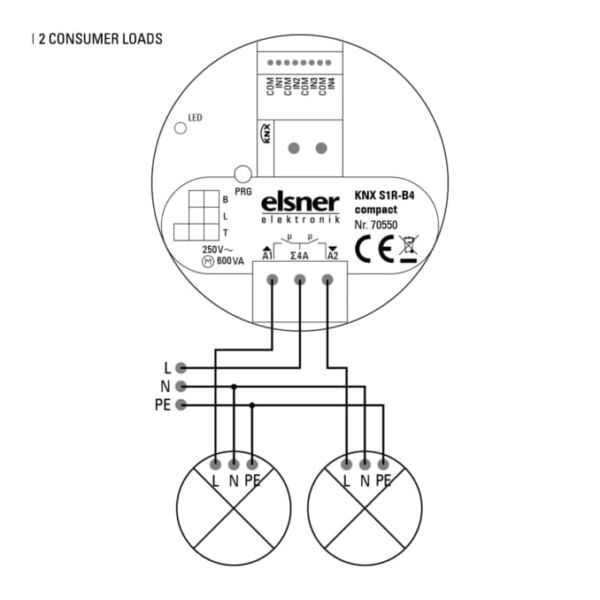

El Actuador KNX S1R-B4 compact con control de fachada integrado posee una salida multifuncional a la que se conectan ya sea un accionamiento con control ascenso/descenso (celosía, toldo, persiana arrollable, ventana) o dos dispositivos conmutables (On/Off en luz y ventilación). A través de la ejecución libre de potencial de la salida también pueden ser controlados otros sistemas, p.ej. a través de la entrada de pulsador manual de un dispositivo de control de motor.

El KNX S1R-B4 compact automático puede ser preestablecido externo o interno. Internamente se dispone de numerosas posibilidades de bloqueo, enclavamiento (p.ej. maestro-esclavo) y determinaciones de prioridad (p.ej. manual-automático). Las escenas pueden ser guardadas y ser llamadas a través del bus (control de escenas con 16 escenas).

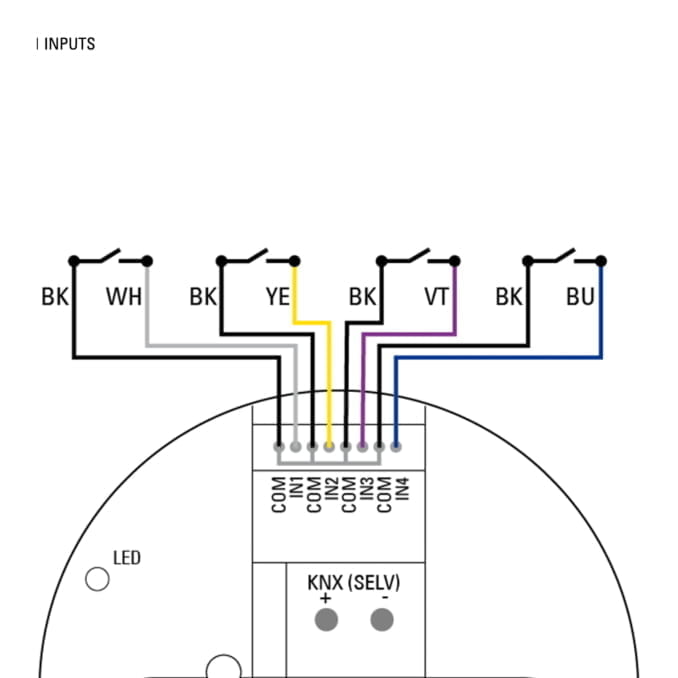

Para la conexión de los contactos binarios estarán disponibles 4 entradas digitales. Aquí se pueden conectar p.ej. un sensor de posición cero o pulsadores.

CARACTERÍSTICAS: KNX S1R-B4 compact

• Salida multifuncional libre de potencial para un accionamiento de 110-230 V (sombreado, ventana) o la conexión de dos dispositivos conmutables (luz, ventiladores) 4 entradas binarias
• Control de ejecución de posición (posición de marcha, en celosías y también posición de láminas)
  Memoria de posición (posición de marcha) a través de objeto de 1-Bit (guardado y solicitud p.ej. a través de pulsador)
• Parámetros para la consideración de tiempos muertos de accionamiento y mecánica
• Control por automatización interna o externa
• Control de sombreado integrado con seguimiento de láminas según altura de sol en celosías
• Control de escenas para posición de marcha con 16 escenas (en celosías
  también posición de láminas)
• Un enclavamiento recíproco de dos accionamientos con ayuda de sensores de posición cero evita colisiones P.ej. de sombreado y ventanas (maestroesclavo)
• Objetos de bloqueo y avisos de alarma poseen diferentes prioridades, de manera tal que las funciones de seguridad siempre tienen prioridad (p.ej. bloqueo de viento)
  Configuración de la prioridad de control manual o automático por tiempo u objeto de comunicaciones
• Restricción de tiempo abreviado (orden de marcha bloqueada) y 2 restricciones de marcha

La configuración se realiza a través del Software ETS 5 de KNX
