KNX eTR M1-4 Pulsador con sensor de temperatura

KNX eTR M1-4 Pulsador con sensor de temperatura

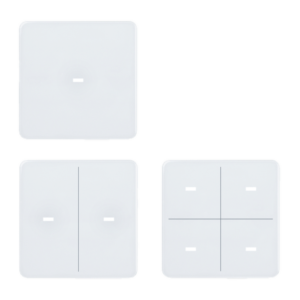

Pulsador de vidrio con superficies táctiles. Pulsador simple, doble o cuádruple para KNX

El Pulsador eTR M dispone de botones sensibles al tacto con los cuales se puede acceder a ciertas funciones en el sistema de edificios KNX, como por ejemplo, la conexión de luces y dispositivos, gradación, arranque de accionamientos, envío de valores, escenas. En cada superficie táctil está integrado un LED blanco, cuyo comportamiento puede configurarse.

En KNX eTR M está integrado un sensor de temperatura. A través del bus el pulsador puede recibir un valor de medición de temperatura externa y con los datos propios procesarlo a una temperatura total (valor mixto).

Los objetos de comunicación se pueden enlazar mediante puertas lógicas AND o OR.

• Botón KNX
• Superficie de vidrio
• Termómetro integrado

Funciones KNX eTR M1:

• 1 Pulsador de Bus táctil, configurable como pulsador, conmutador, atenuador, persiana (posición y lámina Subir/Detener O Bajar/Detener), persianas (Subir/Bajar/Detener), toldo (Conectar/Desconectar/Detener), ventanas (Cerrar/Abrir/Detener), a modo de codificador de 8 o 16 bits o para guardar o solicitar escenas.

Funciones KNX eTR M2:

• 2 Pulsador de bus táctil, configurable como interruptor, conmutador, atenuador, para el mando de accionamientos, como transductor de valores de 8 o 16 bit o para solicitud/guardado de escenas.
• Función de botón al tocar ambas teclas. Configurable como pulsador, conmutador, a modo de codificador de 8 o 16 bits o para solicitar escenas.

Funciones KNX eTR M4:

• 4 Pulsador de bus táctil, configurable como interruptor, conmutador, atenuador, para el mando de accionamientos, como transductor de valores de 8 o 16 bit o para solicitud/guardado de escenas.
• Función de botón al tocar dos o más teclas. Configurable como pulsador, conmutador, a modo de codificador de 8 o 16 bits o para solicitar escenas.

Funciones de todos los modelos:

• Un LED por cada superficie táctil. Encendido en el valor de objeto = 1 / Apagado en el valor de objeto = 0, Encendido tras pulsar la tecla durante un tiempo configurable o siempre Apagado. Ajustable, si el LED en el valor de objeto de bloqueo = 1 parpadea
• Medición de la temperatura. Valor mixto del valor de medición propio y valores externos (proporción regulable porcentualmente)
• 2 gates lógicos UND (Y) y 2 ODER (O) cada uno con 4 entradas. Como entrada para los gates lógicos pueden ser utilizados 8 entradas lógicas en forma de objetos de comunicaciones. La salida de cada gate puede ser configurado selectivamente como 1 bit o 2 x 8 bit.

Modelo:

No. 71110 KNX eTR M1, blanco señales RAL 9003

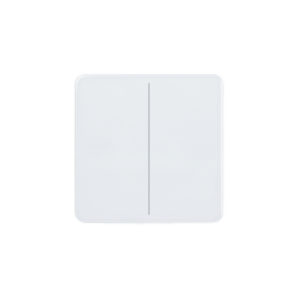

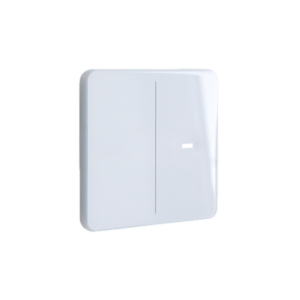

No. 71120 KNX eTR M2, blanco señales RAL 9003
No. 71130 KNX eTR M4, blanco señales RAL 9003

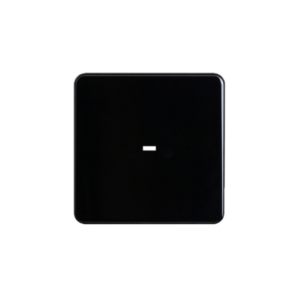

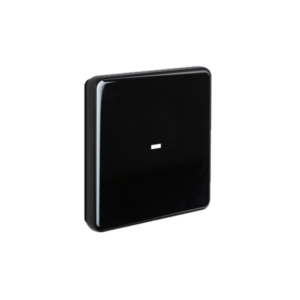

No. 71112 KNX eTR M1, negro intenso RAL 9005
No. 71122 KNX eTR M2, negro intenso RAL 9005

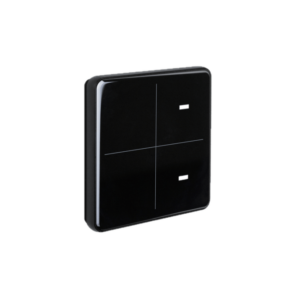

No. 71132 KNX eTR M4, negro intenso RAL 9005
