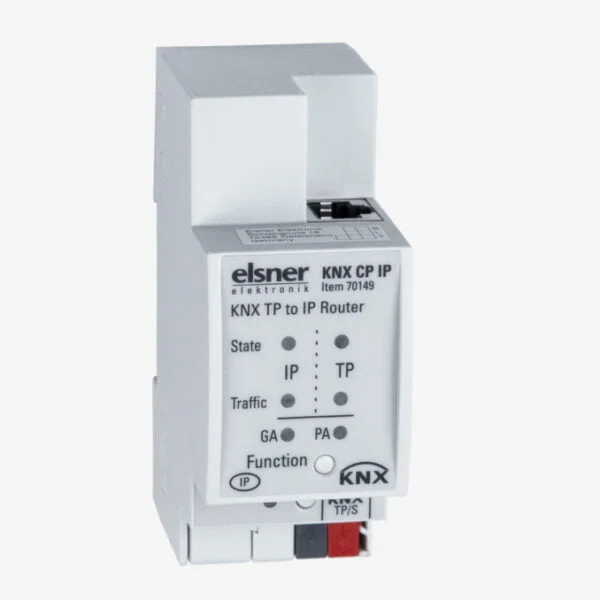

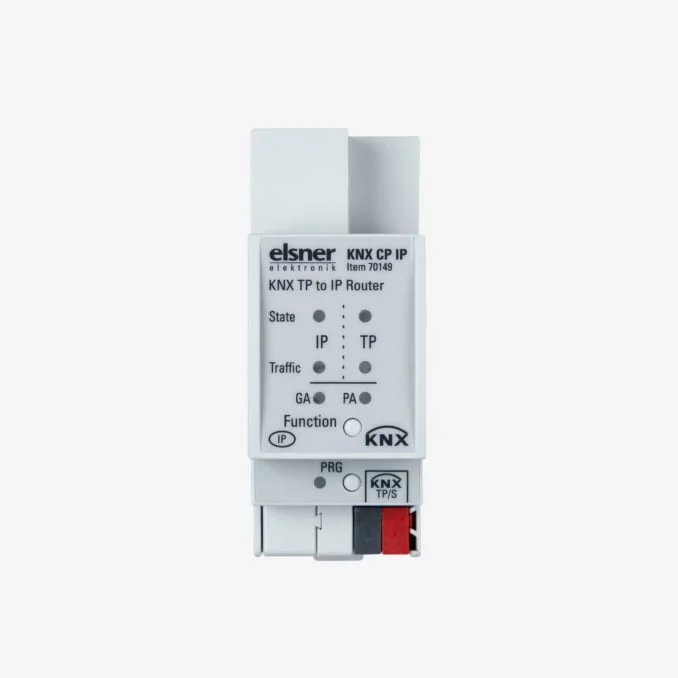

Elsner KNX CP IP Router KNX TP a IP

Elsner KNX CP IP Router KNX TP a IP

Acoplador/enrutador para KNX TP e IP/Ethernet

Highlights: Elsner KNX CP IP

• –El acoplador conecta KNX TP con IP/Ethernet y filtra los telegramas de forma topológica y orientada a grupos.
• –Para la puesta en marcha, configuración, visualización, registro y diagnóstico de dispositivos KNX
• –Interfaz basada en el navegador para leer los datos y activar determinadas funciones

El router KNX TP a IP acopla KNX IP/Ethernet al sistema de bus KNX TP. Es compatible con los estándares KNXnet/IP routing y KNXnet/IP tunneling. Elsner KNX CP IP filtra los telegramas que se van a redireccionar según la topología y el grupo al que están dirigidos. La configuración a través de la línea secundaria se puede desactivar. Elsner KNX CP IP permite la puesta en marcha, la configuración, la visualización, el registro cronológico y el diagnóstico de dispositivos KNX. Los LED indican los estados de funcionamiento, los fallos de funcionamiento y los fallos de comunicación. Para simplificar la puesta en marcha mediante el acceso breve a otras líneas, el filtrado se puede desactivar pulsando el botón de función. Se admiten telegramas largos de hasta 240 bytes APDU.

El Elnser KNX CP IP se muestra en la red. Una práctica interfaz web facilita la lectura de los ajustes actuales, la activación de funciones (p. ej. el modo de programación) y el seguimiento de la carga del bus (en periodos de 60 minutos). Además, la función de gesto de arranque integrada permite actualizar el firmware de forma remota vía IP/Ethernet. El dispositivo se alimenta a través de la línea de bus KNX y no necesita ninguna otra fuente de alimentación adicional. Los dispositivos KNX IP se pueden conectar directamente a través del conector J45 estándar o a través de Ethernet.

CARACTERÍSTICAS: Elsner KNX CP IP

• Compatibilidad con marcos extendidos y telegramas largos de hasta 240 bytes APDU. (Se pueden procesar mensajes largos, por ejemplo, para aplicaciones de medición de energía y para fines de visualización, con todos los acopladores e interfaces UIM).

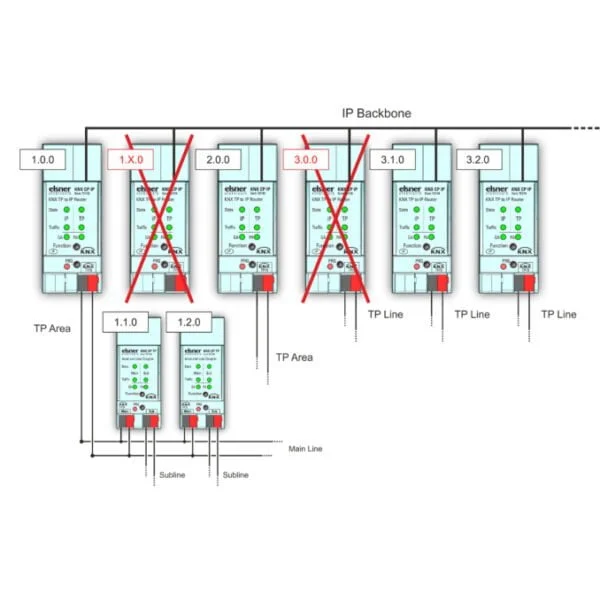

• Se puede utilizar en sustitución de un acoplador de líneas o áreas TP corriente, con la gran ventaja de que utiliza KNX IP como medio rápido de línea de áreas KNX.
• No necesita una fuente de alimentación externa para funcionar.
• Para el método de IP Tunneling se pueden establecer cuatro conexiones de tunneling diferentes en paralelo, con una dirección separada cada una. Las direcciones se pueden asignar rápidamente mediante la interfaz web.
• En el ETS se puede configurar el envío de acuses de recibo (IACK) para verificar la recepción de los mensajes enviados.
• Si no se recibe el acuse de recibo IACK en la línea secundaria, Elsner KNX CP IP puede repetir el envío de los mensajes hasta tres veces. La repetición de los telegramas de dirección física y de los telegramas de grupo se puede configurar en el ETS (para facilitar la resolución de problemas). Por ejemplo,cuando se recibe un mensaje IACK, no se repite ningún telegrama y se mantiene el mecanismo de fallo «IACK/BUSY».
• Posibilidad de desactivar el filtrado de telegramas durante un tiempo configurable en el ETS con solo pulsar un botón en el panel frontal del dispositivo. El filtrado se suspende si no se hacen más descargas del ETS. Esto es necesario para hacer diagnósticos rápidos en la propia instalación.
• La suspensión temporal del filtrado de telegramas simplifica la puesta en marcha y la depuración de errores. Sin hacer una descarga del ETS, es posible acceder temporalmente a otras líneas.
• Función automática para reactivar el filtrado de telegramas en tiempo de ejecución tras el período de suspensión configurable (ver Modo manual). De este modo, no es posible olvidar reactivar el filtrado.
• UPnP está disponible para identificar el dispositivo dentro de la red IP. Esto solo se puede llevar a cabo si se instala una red con la topología adecuada. Con el uso de KNXnet/IP, ETS es capaz de reconocer el dispositivo de la interfaz de comunicación.
• Elsner KNX CP IP El firmware se puede actualizar con facilidad a través de un navegador web. La interfaz web disponible ofrece opciones de configuración útiles y permite poner el dispositivo en el modo de programación de forma remota sin necesidad de usar el botón de programación.
• En redes con una carga de bus elevada, el número interno de búfers de comunicación permite suavizar los picos durante el curso de carga de comunicaciones.
• En la interfaz web se puede observar un diagrama que representa el historial de carga del bus durante un período de 60 minutos.
• Elsner KNX CP IP Base de datos disponible para las versiones ETS4 y superiores.
• Compatible con los protocolos KNXnet/IP, ARP, ICMP, IGMP, HTTP, descubrimiento de UPnP, UDP/IP, TCP/IP, DHCP y AutoIP
