Cala Touch KNX TH 3.0 Controlador de sala, sensor de temperatura/humedad

Cala Touch KNX TH 3.0 Controlador de sala, sensor de temperatura/humedad

Mando táctil KNX con sensor de temperatura y humedad y ajustes

Highlights Cala Touch KNX TH

• –Pantalla táctil en color con varias pantallas y páginas de operación
• –Iluminación centrada en el ser humano, control de la temperatura de color y de la luz RGB
• –Conmutación o atenuación de la luz
• –Funcionamiento de los accionamientos (sombreado, ventanas)
• –Sensores integrados para temperatura y humedad

Cala Touch KNX TH tiene una pantalla táctil en la que se representan para cada configuración varias páginas de visualización y manejo. Hay disponible una página con indicador de los valores de medición actuales, un área de menú para configurar el equipo y páginas con elementos de manejo táctiles para el control interno de la temperatura, la luz (conmutación o atenuación manual, RGB, temperatura de color, Human Centric Lighting), el sombreado o las ventanas (desplazamiento manual), para las escenas y la información de bus. El temporizador semanal integrado es una ayuda útil en la vida cotidiana.

El Sensor con pantalla Cala Touch KNX TH para el sistema de bus KNX mide los
diversos valores de climatización. El sensor de interiores puede recibir una medición externa de valores a través del bus y procesarla con sus propios datos obteniendo valores globales (valores mixtos, p. ej. promedio del ambiente).

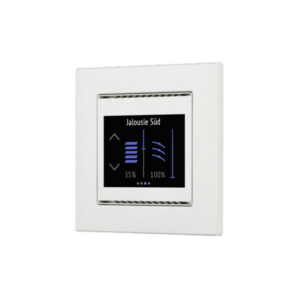

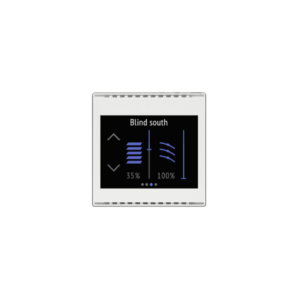

Cala Touch KNX TH
Todos los valores de medición pueden utilizarse para controlar salidas de comando que dependerán de condiciones límite prefijadas. Los estados pueden asociarse mediante compuertas lógicas AND y compuertas lógicas OR. En caso necesario, módulos multifuncionales modifican los datos de entrada mediante cálculos, consulta de una condición o conversión del tipo de punto de datos. Además, un comparador de magnitudes de ajuste integrado puede comparar y emitir valores que se recibieron mediante objetos de comunicación. Controladores PI integrados controlan una ventilación (según la humedad del aire) y/o una calefacción/refrigeración (según la temperatura).

Cala Touch KNX TH 3 se completa con un marco del cuadro de interruptores utilizado en el local y se integra en la instalación interior de una manera armónica y uniforme.

CARACTERÍSTICAS: Cala Touch KNX TH

• Pantalla táctil en color con diferentes páginas de visualización y manejo para
  – 1 indicador de los valores de medición actuales
  – 1 indicador de datos del bus (4 espacios de visualización universales)
  – 1 regulación de temperatura (incluye cambio de modo, indicación de si la calefacción/refrigeración está activada); también se puede utilizar como unidad de ampliación para el manejo de otro regulador
  – 3 controles de accionamiento (sombreado, ventana) con botones, barra de desplazamiento, indicador de posición (incl. posición de las lamas)
  – 3 conmutadores o controles para la atenuación de la iluminación (con indicación de porcentaje)
  – 1 control de la iluminación RGB
  – 1 ajuste de la temperatura del color de la iluminación
  – 1 control HCL (ajuste de la temperatura del color de la iluminación mediante distintos períodos ajustables)
  – 1 escena (4 escenas con funciones de cargar, guardar, indicación del estado)
  – Temporizador semanal con 8 periodos de tiempo
  – 2 página de información (visualización de 2 objetos de texto cada uno)
  – Configuración del dispsitivo

• Protector de pantalla (reloj, Reloj/temperatura interior/exterior alternativamente, apagado) que se puede activar y desactivar
• Tono del teclado que se puede activar y desactivar
• 4 entradas para contactos binarios o sensor de temperatura T-NTC
• Medición de la temperatura y humedad (relativa, absoluta), respectivamente con cálculo de valores mixtos. El porcentaje de valor medido interno y valor externo se puede ajustar de manera porcentual
• En el bus se emite una notificación si los valores de temperatura y humedad se encuentran dentro del rango de confort (DIN 1946). Cálculo del punto de rocío
• Valores límite ajustables mediante parámetros o mediante objetos de comunicación
• Controlador PI para calefacción (de uno o dos niveles) y refrigeración (de uno o dos niveles) según la temperatura. Control según valores consigna o temperatura consigna básica. Control de Fan Coil para ventiloconvectores
• Controlador PI para ventilación según la humedad: Aireación/ventilación (de un nivel) o aireación (de uno o dos niveles)
• 8 compuertas lógicas AND y 8 compuertas lógicas OR con 4 entradas, respectivamente. Como entradas para las puertas lógicas se pueden utilizar todos los eventos de conmutación y las 16 entradas lógicas en forma de objetos de comunicación. La salida de cada puerta puede configurarse como 1 bit o 2 x 8 bits
• 8 módulos multifuncionales (calculadores) para la modificación de los datos de entrada mediante cálculos, mediante consulta de una condición o mediante conversión del tipo de punto de datos
• 4 comparadores de magnitudes de ajuste para emitir valores mínimos, máximos o promedio. 5 entradas respectivamente para valores recibidos a través de objetos de comunicación
• Compensación de verano para enfriamientos. Mediante una curva característica se adapta la temperatura de consigna en la sala a la temperatura exterior y se determina el valor mínimo y máximo de la temperatura de consigna

Modelo:

N° 70810 Cala Touch KNX TH, blanco con sensor de temperatura y humedad
N° 70812 Cala Touch KNX TH, negro con sensor de temperatura y humedad

Suministro sin marcos
